Функціональні характеристики
■ Гарантована роздільна здатність 8K 60 Гц, 4K 120 Гц, 1080P 60 Гц HDR.
■ Працює з усіма HDTV, програвачами Blu-ray, Xbox, PlayStation та іншими пристроями DP.
■ 1,4 В підтримує швидкість передачі до 32,4 Гбіт/с.
■ Підтримує True HD Dolby 7.1 і DTS-HD Master Audio.
■ Сумісний з будь-яким пристроєм, оснащеним гніздом DP.
■ Застосування: LCD/LED TV комп'ютер Мультимедіа високої чіткості.
■ Упаковка: поліетиленовий пакет.
■ На замовлення: OEM ODM.
■ Можливість постачання: 10000 шт./шт. на місяць.
| Параметри | ||||||
| Специфікація | Переваги | |||||

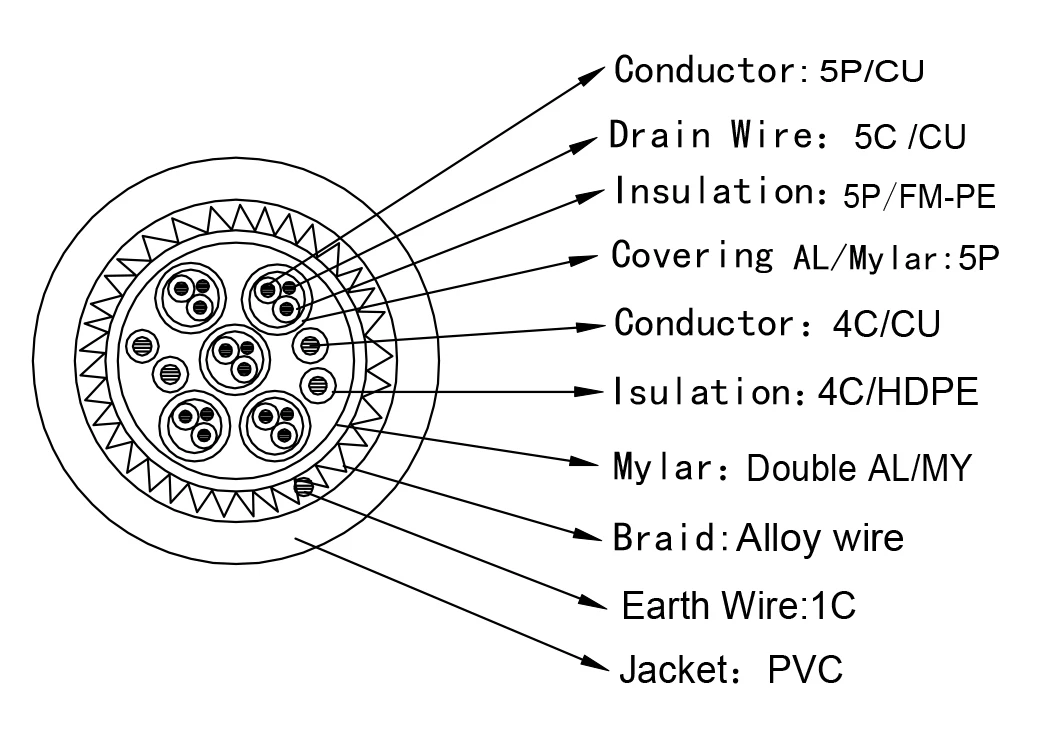

| Провідники | 99,99% безкисневої-міді | для доставки високоякісного та стабільного цифрового сигналу- | ||||
| Ізоляція (внутрішня куртка) | HD-PE | Використання спіненого ПЕ як ізоляції забезпечує якість зображення та стабільну передачу сигналу зображення. | ||||
| Перше екранування | 100% алюмінієва фольга | запобігати високочастотним шумам і перешкодам зовнішньої електромагнітної енергії | ||||
| Друге екранування | 100% алюмінієва фольга | запобігати високочастотним шумам і перешкодам зовнішньої електромагнітної енергії | ||||
| Третє екранування | 95% AL+MG плетка | для максимального уникнення електромагнітних перешкод і радіочастот | ||||
| Ізоляція (зовнішня оболонка) | Екологічна ПВХ куртка/захисний нейлоновий рукав. (колір необов'язковий) | Тривалий термін служби; хороший захист кабелю; | ||||
| Безпечний | ||||||
| зовнішній вигляд | Пластик для ін'єкцій, металевий сплав Zn або Al | Гарний на вигляд висококласний-продукт DP CABLE | ||||
| Роз'єм | Нікельований | забезпечують чудову передачу сигналу та максимальну продуктивність протягом тривалого часу | ||||
| Конфігурація | 20+1 шпилька | Повністю відповідає специфікації V1.4 | ||||
| Атестація | RoHS, UL, CE | Авторизована сертифікація безпеки та безпеки | ||||
| колір | Перламутрово-золотистий, матовий чорний, сріблястий, золотистий, блискучий чорний, біла порцеляна, чорна порцеляна, хромель ТА ІНШЕ | Різноманітність варіантів кольорів і привабливий дизайн для задоволення потреб різних клієнтів | ||||
| Наявний калібр | 24/26/28/30AWG | AWG необов'язковий | ||||
| Зовнішній діаметр | 9,0 мм, 8,0 мм, 7,3 мм, 6,0 мм | AWG відповідає зовнішньому діаметру. | ||||
| 24AWG-9,0 мм 26AWG-8,0 мм | ||||||
| 28AWG-7,3 мм 30AWG-6,0 мм | ||||||
| Доступні версії та довжини | V1.2 до 15 м (1-15 м) за бажанням | Різна довжина для різного використання | ||||
| V1.4 до 15 м (1-15 м) за бажанням | ||||||
| Електрика | Упаковка та доставка | |||||
| Контроль якості | робота відповідно до норм і правил ISO9001:2008 | Деталі упаковки: поліетиленовий пакет для індивідуальної упаковки та картонна коробка для контейнерних перевезень. Або за бажанням клієнта. | ||||
| Напруга | DC300V 5M Ом/10ms | Порт: Шень Чжен | ||||
| Опір ізоляції | 10 млн хв | Час виконання: | ||||
| Контактний опір | 2 Ом макс | Кількість (шт.) | 500 - 2000 | 2001 - 5000 | 5001 - 8000 | >8000 |
| Робоча температура | -25 градусів -80 градусів | Приблизно Час (дні) | 14 | 17 | 21 | Підлягає переговорам |
| Швидкість передачі даних | 32,4 Гбіт/с Макс | |||||
| Диференціальний опір | 100±10 Ом (TDR) | |||||
Ознайомлення з продуктом
Позолочений кабель DisplayPort серії HD901G має промислові{1}}позолочені-інтерфейси та технологію потрійного екранування та спеціально розроблений для передачі над-високої-роздільності 8K. Завдяки синергічному ефекту безкисневих-мідних провідників і шарів золотого покриття з точки зору анти-окиснення вирішується проблема ослаблення-сигналу на великій відстані, що відповідає суворим вимогам професійного аудіо-візуального виробництва, кібер-спорту та сценаріїв-колаборації на кількох-екранах.
Основні переваги позолоченого кабелю DisplayPort
Інтерфейс із 1. 24К-позолоченням, нікелева основа + мікрон-рівень шару золотистого покриття, з у 5 разів вищою стійкістю до окислення, ніж звичайне нікелювання, що запобігає окисленню інтерфейсу та забезпечує стабільність протягом понад 10 000 циклів вставлення та вилучення
2. Потрійне електромагнітне екранування, алюмінієва фольга + шар майлара + 96-плетена мідна сітка, стійка до перешкод WiFi/Bluetooth, що зменшує рівень втрати пакетів сигналу на 90%
3. Безкисневий-мідний провідник зі зниженим опором на 35% і ефективністю передачі 98,7%
4. 8K ultra-чітка підтримка, версія DP1.4 + протокол HBR3 із пропускною спроможністю 32,4 Гбіт/с, справжнє представлення кольорів HDR10 і динаміка 120 Гц
Сценарії застосування
Медичне зображення: передача-в реальному часі хірургічного мікроскопа 4K
Промисловий дизайн: робоча станція візуалізації 8K CAD із багато{1}}синхронізацією екранів
Радіо-телевиробництво: система відеомоніторингу HDR
Е-спортивна сцена: ігри PS5/XSX 4K 120 Гц
Домашнє аудіо-відео: 8K TV + Soundbar Audio Return (eARC)
Співпраця в офісі: підключення док-станції з кількома екранами MacBook-
Ключові поширені запитання
П1: у яких аспектах позолочений інтерфейс кращий за звичайний інтерфейс?
Золотий шар ізолює окислення повітря та запобігає розриву сигналу, спричиненому сульфатацією мідних контактів (особливо у вологих регіонах Азії). Виміряний термін експлуатації збільшено втричі.
Q2: Як вибрати довжину кабелю?
Для кабелів довжиною 3 метри вибирається 30AWG (м’який і простий у з’єднанні). Для кабелів довжиною 5 м зовнішній діаметр 26AWG+8.0мм є обов’язковим (що компенсує імпеданс на великі-відстані та забезпечує відсутність зниження частоти при 8K).
Q3: Які відмінності між позолоченим кабелем DisplayPort версії 1.2 і 1.4?
Версія 1.4 підтримує технологію стиснення потоку відображення DSC (пропускна здатність 8K лише 1/3 версії 1.2), що є обов’язковим-для користувачів кіберспорту.
